Eagle Engineering Vision
Module d’extension d’entrées / sorties

EEV Extension 422

EEV-EXT-422-RTU

Ajoutez des points de commande et de mesure à une installation pilotée par un automate, une supervision ou un contrôleur EEV. Le module se raccorde en esclave sur un bus Modbus RTU (RS-485) et s’installe sur rail DIN, en armoire.

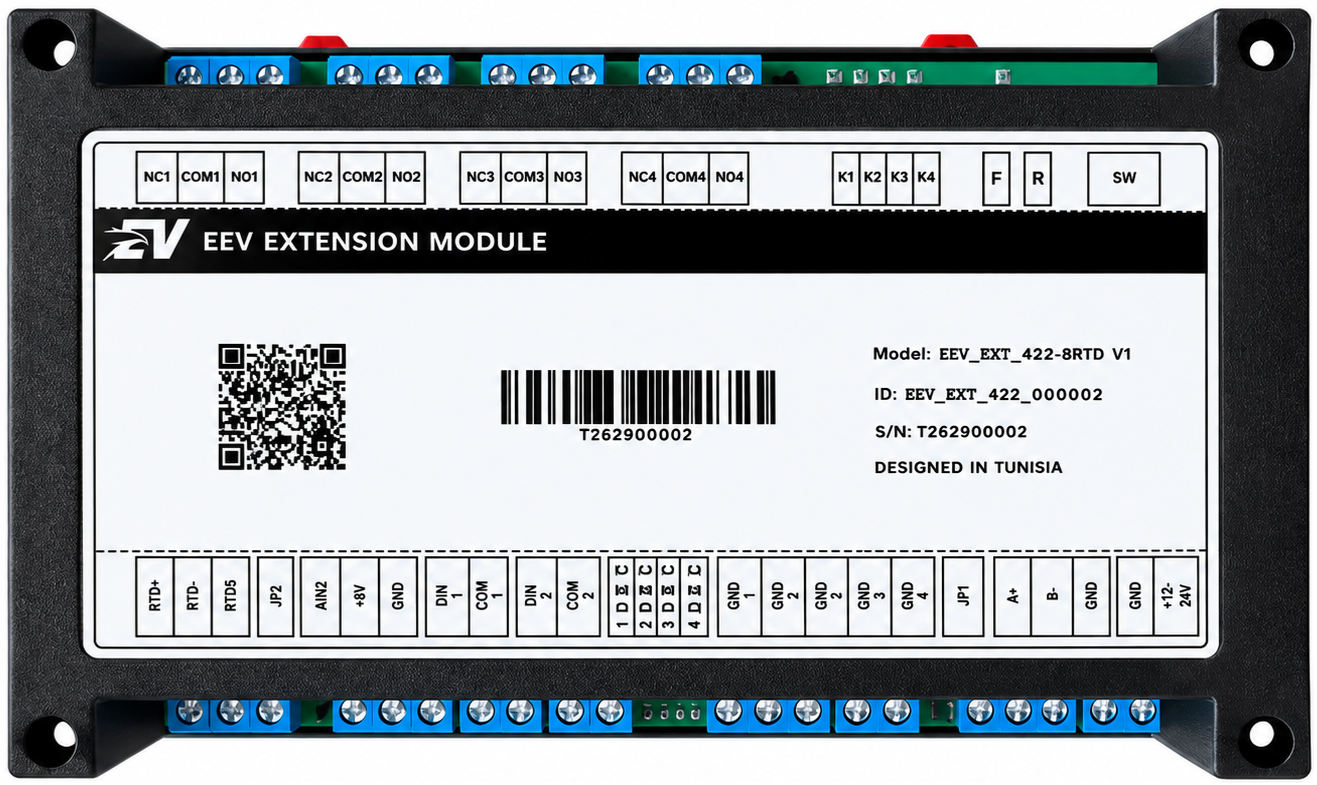

Module EEV Extension 422, étiquette d’identification et borniers à vis
GARANTIE EEV 1 AN

Repérage des bornes

Le marquage ci-dessous reprend, face par face, la sérigraphie de l’étiquette du module.

Face supérieure — sorties relais

NC1 COM1 NO1
NC2 COM2 NO2
NC3 COM3 NO3
NC4 COM4 NO4
K1 K2 K3 K4
PWR

Face inférieure — entrées, bus et alimentation

RTD1A RTD1B RTD1C
JP2
AIN2 +5V GND
DIN1 COM1
DIN2 COM2
LCMD1 LCMD2 LCMD3 LCMD4
CMD1 CMD2 CMD3 CMD4 GND
JP1
A+ B− GND
GND 12−24V
bornes LED cavaliers

Ce que le module apporte

4

sorties relais

Inverseurs SPDT à contacts secs — bornes NC / COM / NO, 3 A sous 250 V AC, avec état de repli configurable par sortie.

2

entrées analogiques

RTD1 pour les sondes PT100 / PT1000, thermistances et potentiomètres ; AIN2 pour le 0-10 V, le 4-20 mA et le 0-5 V ratiométrique.

2

entrées numériques

Universelles 10 à 30 V, polarité indifférente, en tout-ou-rien, compteur d’impulsions 32 bits ou fréquencemètre.

4

commandes directes

Les entrées CMD pilotent les sorties relais sans passer par le bus, et restent opérationnelles maître à l’arrêt.

Point clé

Deux chemins de commande indépendants

Chaque sortie relais peut être commandée par le bus et par un contact câblé en face avant. La règle de priorité entre les deux — l’arbitrage — se configure sortie par sortie.

Bus Modbus

Le maître — automate, supervision, contrôleur — écrit l’état souhaité de la sortie. C’est le chemin normal d’exploitation, avec journalisation et pilotage à distance.

Entrée de commande directe (CMD)

Un contact sec agit directement sur la sortie correspondante. Ce chemin reste opérationnel même bus coupé ou maître à l’arrêt : bouton local, pressostat de sécurité, commande manuelle de secours.

Cas d’usage

🧩

Extension d’automate

Ajoutez quatre sorties de puissance et quatre mesures à un automate dont les cartes d’E/S sont saturées.

🔌

Déport d’entrées / sorties

Placez les points de commande au plus près du process et ne tirez qu’une paire torsadée jusqu’au maître.

🌡️

Régulation de température

Une sonde PT100 sur RTD1, une résistance de chauffe sur un relais, et un asservissement qui survit à la perte du bus.

🔢

Comptage

Relevez les impulsions d’un compteur d’eau ou d’énergie et remontez-les au maître.

Caractéristiques

Alimentation
12 à 24 V DC (30 V max) — SELV / PELV
Consommation
< 1,5 W au repos, ≈ 3 W tous relais fermés
Sorties relais
4 inverseurs SPDT — 3 A sous 250 V AC (750 VA)
Isolation des relais
1 500 V AC entre contacts et bobine
Entrées analogiques
2 spécialisées — RTD1 et AIN2
Entrées numériques
2 universelles 10 à 30 V, polarité indifférente
Entrées de commande
4 directes, contact sec auto-alimenté
Bus de terrain
Modbus RTU esclave RS-485 — 9 600 à 115 200 bauds
Adressage
1 à 247, attribué depuis le maître (sans micro-interrupteur)
Borniers
À vis, pas de 5 mm — 0,2 à 2,5 mm² (24 à 12 AWG)
Fixation
Rail DIN 35 mm (EN 60715)
Environnement
−20 °C à +60 °C, 5 à 95 % HR sans condensation — IP20

Ce module est un équipement de bus filaire : il ne comporte ni application mobile, ni connectivité radio, ni service en ligne, et ne requiert donc aucun abonnement. Il s’installe exclusivement en armoire ou en coffret électrique fermé, par du personnel qualifié — consultez le manuel d’utilisation avant toute intervention.
